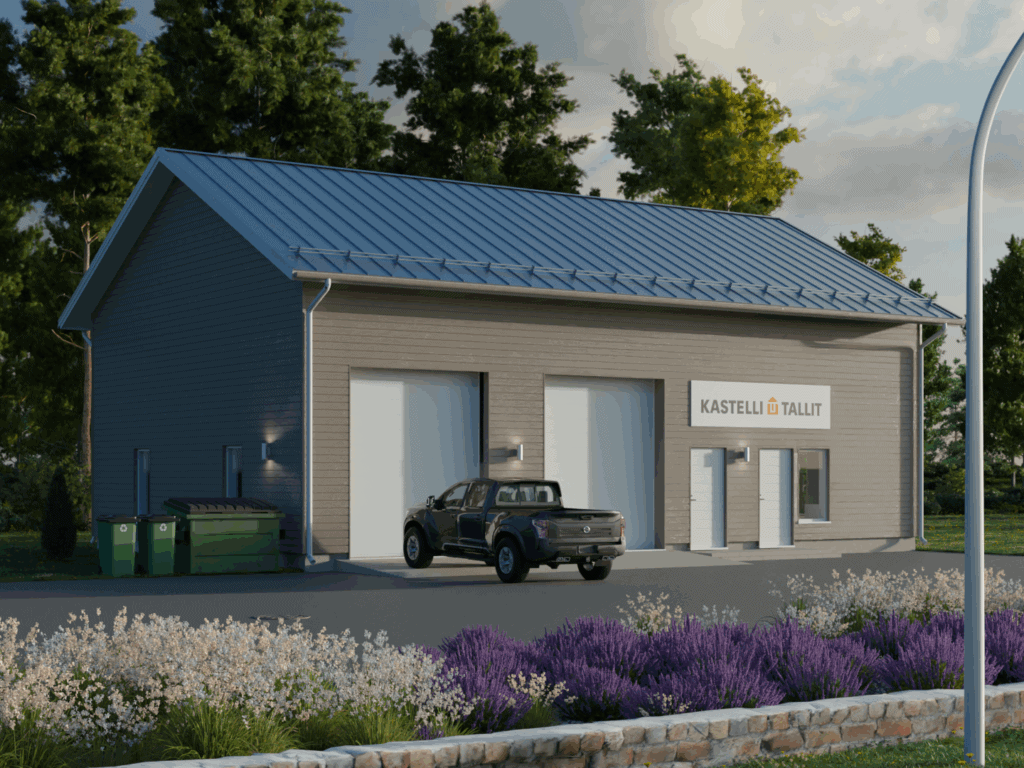

Halli 5
Monikäyttöinen hallirakennus yritystoimintaan tai harrastuskäyttöön. Tämä halli tarjoaa joustavat tilat niin yritystoimintaan kuin harrastuskäyttöönkin. Valmiiksi suunnitellut sosiaalitilat tekevät arjesta sujuvaa, ja niitä voidaan muokata tarpeiden mukaan. Sosiaalitilojen yläpuolella sijaitseva parvi tuo lisää varastointitilaa tai mahdollistaa muiden käyttötilojen, kuten toimiston tai taukotilan, rakentamisen. Toimiva ja muunneltava kokonaisuus monenlaisiin käyttötarkoituksiin.
Huonekuvaus
Varasto-/huoltotilat sekä toimisto, kaksi nosto- ja käyntiovea
Huoneistoala
150 m2
Kerrosala
163 m2
POHJARATKAISU
Hallin pohjakuva
MATERIAALIPAKETIN TOIMITUSSISÄLTÖ
-
Vesikatto
1/7Vesikatto
- Aluskate
- Aluskatteen tuuletuskoolaus 24 x 48
- Tiilikatteen ruoteet 47 x 47
- Pelti-, tiili- tai huopakate
Räystäät
- Räystäsrungot
- Otsalaudat, pohjamaalattu valkoinen
- Räystäänaluslaudat, pohjamaalattu valkoinen 18 x 95
-
Ulkoseinät
2/7Seinärakenne
- Sisäverhouskipsilevy GN 13 mm
- Sisäkoolaus 25 x 98
- Höyrynsulkumuovi
- Höyrynsulkumuovin saumateippi
- Runko 42 x 148 tai 42 x 198
- Mineraalivilla 150 mm
- Tuulensuojakipsilevy 9 mm
- Yläjuoksu 48 x 148 tai 48 x 198 ja kertopuu 45 x 200
- Alajuoksu 48 x 148 tai 48 x 198
- Alajuoksuneriste
Ikkunat
- Tiivi MSE 170 (3-kertainen), valkoinen
- U-arvo 1,0
Ovet
- Käyntiovet: vakiona Kaskipuu UO7 ulko-ovi
- Nosto-ovet: Turner
Ulkoverhous
- Tuuletuskoolaus 47 x 47
- Ulkoverhouslauta 23 x 145, pohjamaalattu valkoinen, päätypontattu
- Ikkunoiden ja ovien smyygilaudat, pohjamaalattu valkoinen
- Nurkkalaudat, pohjamaalattu valkoinen
-
Yläpohja
3/7- Sisäverhouskipsilevy GN 13 mm
- Sisäkoolaus 47 x 47
- Höyrynsulkumuovi
- Höyrynsulkumuovin saumateippi
- Eristys 200 – 400 mm
- Kattoristikot k900 (90 cm:n jaolla)
-
Suunnitelmat
4/7Rakennuslupapiirustukset
- Pohjapiirustus
- Julkisivupiirustus
- Leikkauspiirustus
Rakennepiirustukset
- Tasopiirustus leikkauksineen
- Rakenneleikkauspiirustukset
- Mitoitettu pohjapiirustus
- Perustuksen mittaohje asiakkaan perustussuunnittelijaa varten
OmaKastelli -palvelu
- Rakentamisenajan viestintäkanava
- Dokumenttipankki
-
Väliseinät
5/7- Sisäverhouskipsilevy GN 13 mm molemmin puolin
- Eriste 45 mm
- Puurunko rakennesuunnittelun mukaisesti
-
Autokatos
6/7- Vesikattoa kannattavat palkit
- Liimapuupilarit
- Pilarin jalat
- Kattoristikot k900 (90 cm:n jaolla)
- Katoksenaluslaudat, pohjamaalattu valkoinen
-
Kiinnitystarvikkeet
7/7- Kulmaraudat
- Reikälevyt
- Rakennusrungon tuentaan tarvittava puutavara
- Kattoristikoiden tuentaan tarvittava puutavara
